接觸式光電位移傳感器又稱為線性位移傳感器，為一種接觸性感應的線性零件，位移傳感器的功能在于把直線機械位移量轉換成電信號。將可變電阻滑軌定置在傳感器的固定部位，允許流過微小的安培小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。而這種位移傳感器迅速發展，使得應用的行業日益廣泛。 那么，接觸式光電位移傳感器的工作原理是什么？下面濟南眾標小編為您詳細介紹一下它的工作原理：

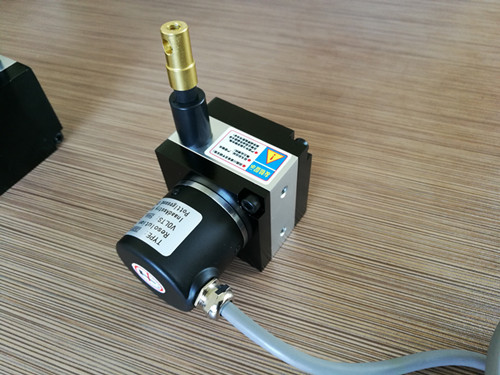

光電式位移傳感器，基于光電效應的傳感器，在受到可見光照射產生光電效應，將光信號轉換成電信號輸出。光電測量過程中不與被測對象接觸，光束的質量為零，在測量中不存在摩擦和對被測對象沖突。所以應用的場合比較廣，光電式傳感器相對于其他的位移傳感器有明顯的可靠性及準確性。而線性位移傳感器的作用是把被測量的直線運動轉化為電信號的一個過程。在制造生產各種材料及備件過程中，位移的測量一般分為測量實際測量物尺寸和機械運動尺寸兩種。如果按被測量尺寸的變換的形式不同，位移傳感器可分為模擬式和數字式兩種。而常用的為接觸式光電位移傳感器以模擬式結構最多，包括電位器式位移傳感器、電感式位移傳感器、電容式位移傳感器、渦流式位移傳感器、霍爾式位移傳感器、拉繩位移傳感器等。數字式位移傳感器的重要在于方便將信號直接送入計算機軟件系統。線性拉繩電位器式位移傳感器電器測量元件是將機械位移轉換成與電器或電阻電壓輸出的方式。普通的直線位移電位器式傳感器可分別用作直線位移和角度位移傳感器。通過阻值的變化量反映位移的量值，而纏繞式電位器式傳感器其輸出特性亦呈階梯形。因此在傳感器的制作過程應盡量減小電阻值。電位器式傳感器的另一個主要缺點是易磨損。它的優點是：結構簡單，輸出信號大，安裝簡易方便，價格比較低。但是由于接觸式傳感器的諸多優點，而且接觸式傳感器還可應用在極惡劣的作業環境中，承受如油漬、污染溶液、灰塵或其它污染的影響，并且防護等級均在IP67以上。所以深受廣大用戶的喜愛。
|
